Analisis de Medida en medidores remarcadores


                Informe Analisis de Medida en medidores remarcadores
           de circuitos 15 KV. en Subestaciones CGE Transmisión


Esta actividad permitió verificar y validar la razón de las constante de los TP y TC que se aplican a los diferentes medidores asociados a cada uno de los circuitos de las diferentes Subestaciones eléctricas



Las mediciones se desarrollaron tanto en el patio de maniobras como en el panel de medidores ubicado en la sala de control y/o en algunos casos en tablero de medidores externo.


Personal por parte de CGED:




Sr. Julio Retamal ….................Supervisor


Sr. Juan Cisternas.....................Mediciones Media Tensión  (MT)


Sr. Manuel Toledo....................Mediciones Baja Tensión     ( BT)


Personal por parte de CGET:


Sr. Rodrigo Muñoz …..............Coordinador



Sr. Domingo Montecinos..........Supervisor




Para cada visita a S/E, antes de comenzar los trabajos de medición se activó la correspondiente SODI ( Solicitud de Intervención ) , debido a que los trabajos fueron realizados en patio de maniobras y en sala de control donde están ubicados los medidores.


Los pasos para realizar las mediciones fueron los siguientes:


1.- Se identificó el circuito a medir y su respectivo medidor. Tanto en el patio de maniobras  como  en la sala de control.



2.- El instrumento utilizado para realizar las mediciones de tensión y corriente para verificar la       razón de transformación de los TP y los TC es un sensor link modelo Ampstick y Voltstick Modelo 6-133, que nos permitió efectuar mediciones de tensión hasta 37 KV/50 HZ y de 8 a 200 Amps. En MT. Para llegar a la línea de MT se empleo una pertiga de maniobras.


3.- La Comunicación entre el operador que efectuo lamedición en MT y el operador que lo hizo en BT se hace por radio frecuencia.


4.- Las mediciones de tensión y corrientes del lado de BT se efectuaron en la bornera del medidor y/o blogs de pruebas y las de MT se efectuaron en la mufa y/o salida de cada circuito en el patio de maniobras.


5.- Todas las mediciones se hicieron con energía, con los cuidados requeridos


Voltimetro Sensorlink Voltstick  6-133

El Voltstik 6-133 es un voltímetro para la medida directa de las tensiones en lineas de distribución y en Subestaciones de energía hasta 37 KV/50 Hz con una máxima resolución de 1 V. Este equipo se emplea con una pértiga con adaptador universal.

El Voltstick 6-133 está formado por una sonda de medida de tensión y una unidad remota. La unidad remota visualiza la medida en un display digital y la actualiza tres veces por segundo gracias a una señal radio de 900 MHz. La función HOLD permite retener en el display hasta 4 lecturas.
El Voltstick se suministra con las dos unidades (sonda y unidad remota) en un maletín de transporte.

APLICACIONES:

- Identificar roturas en aisladores


- Medida de caídas de tensión.


- Localización de averías en lineas de distribución.


- Medida de tensión fase-fase / fase-tierra en puestas en marcha de   nuevas instalaciones.



Procedimiento de la Medición de tensión en MT.

El operador, usó todos los elementos de seguridad personal que se requieren, tales como: Guantes de AT, casco de seguridad, antiparras y zapatos dieléctricos, instaló en el patio de maniobras donde se ubica el circuito a medir.




Para realizar esta medición se usó el  Voltstik 6-133 en esta oportunidad se realizó la medida entre fase y tierra.




El operador en primer lugar se conectó a la tierra de protección con una prensa, luego instala el sensor del  Voltstik 6-133 en la pértiga y procedió a hacer contacto con la fase elegida mediante un gancho especial que tiene el sensor del instrumento.




Una vez efectuada la conexión de la tierra y el gancho con la fase elegida en el lado de MT, se efectuó el contacto radial con el otro operador ubicado en la sala de control , especificamente en el block de conexiones del medidor del circuito escogido, este tomó nota de ambos valores de tensión en forma simultanea. La tensión de MT se obtubo por radio frecuencia y los de BT por un Hioki 3266




El procedimiento anterior se repitió para las otras dos fases del circuito, con estos valores se calculó la razón de transformación de los TP.














---------------------------------------------


Los Ampstick de Sensorlink son unos amperímetros digitales para la medida de las corrientes RMS en lineas de distribución y transporte de energía. Se trata de un mordaza abierta que se utiliza con una pértiga con adaptador universal. Basta encerrar el cable con la morzada para obtener la medida de la corriente que circula por él. Una función HOLD permite retener el valor leído en el display para su posterior lectura a nivel de tierra.
Las aplicaciones de los Ampstick son diversas:


- Verificación de las corrientes posterior a la apertura de circuitos.


- Verificación del equilibrio de cargas.


- Verificación de relación de transformación.


- Estudios de cargas en cables.


- Identificación de problemas de calentamientos

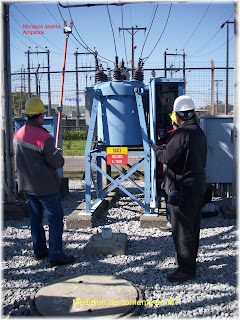

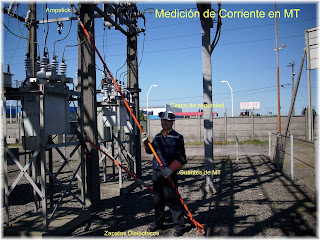

Procedimiento de la Medición de corrientes en MT.



El operador, usando todos los elementos de seguridad personal que se requieren, tales como: Guantes de AT, casco de seguridad, antiparras y zapatos dieléctricos, instaló en el patio de maniobras donde se ubica el circuito de 15 KV. Para efectuar la medición de corriente.




En esta medición se uso el Ampstick de Sensorlink , luego que el operador lo instalo en la pértiga y procedió a acercarla a la fase elegida, una vez realizado el contacto eléctrico, el otro operador ubicado en la sala de control, especificamente en el block de conexiones del medidor del circuito escogido tomará nota de ambos valores de corriente en forma simultanea. El valor de corriente de MT se obtiene por radio frecuencia y el de baja tensión por un Hioki 3266




El procedimiento se repite en las otras dos fases del circuito.


Con estos valores se calculó la razón de transformación del TC


















                                       Manuel Toledo  Domingo Montecinos    Juan Cisternas
                                             CGED                    CGET                       CGED


Al terminar las mediciones en la S/E respectiva se procedió a cancelar la correspondiente Solicitud de Intervención con el supervisor asignado de OBB, Labor desarrollada por supervisor de MBB.



Subestaciones Eléctricas



1.- S/E Ejercito


2.- S/E Colo Colo


3.- S/E Coronel


4.- S/E Arenas Blancas


5.- S/E Lomas Coloradas


6.- S/E San Pedro


7.- S/E Tumbes


8.- S/E Andalien


9.- S/E Talcahuano


10.- S/E Perales


11.- S/E Latorre


12.- S/E Chiguayante


13.- S/E Penco


14.- S/E Lirquen


15.- S/E Mans


16.- S/E Tome



Anormalidades encontradas al realizar las mediciones.


1.- S/E Arenas Blancas

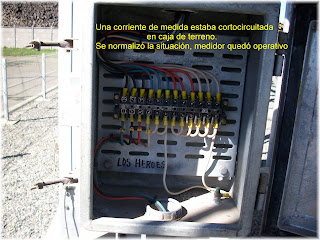

Circuito los Heroes, una corriente de medida estaba cortocircuitada en caja de conexiones de terreno.


Se normalizó la situación, medidor quedo operativo






Circuito Maule, tres corrientes de medida estaban cortocircuitadas en caja de conexiones de terreno.


Se normalizó la situación, medidor quedo operativo






1.- S/E Lomas Coloradas.


La fase S del circuito de potenciales tiene el fusible de protección quemado, por lo tanto están llegando sólo dos fases de los TP a bormes de block de conexiones del medidor.


Esto se debe corregir con Urgencia..








S/E Chiguayante, circuitos M. Rodriguez y Bio Bio tomados electricamente en 15 kv de barra Nº1 pero potenciales para medición de Circuito M. Rodriguez está tomado de barra Nº2., ver plano (8049-A0)


Si existen otras anormalidades, serán comunicadas en el informe que debe entregarSupervisor de CGED.



                                                       Domingo Montecinos I
                                          Ingeniero de Ejecución en Electricidad
                                                    Email. ingdami@gmail.com
